تحجيم آلة سحب الأسلاك الدقيقة: المدخل، المخرج، القالب، والسرعة

يتطلب تصنيع الأسلاك عالية الدقة تحكمًا مطلقًا في المتغيرات الفيزيائية والميكانيكية والحرارية. حتى الأخطاء البسيطة في تقدير مواصفات المعدات يمكن أن تعطل جداول الإنتاج بأكملها وتدمر المواد الخام باهظة الثمن. يؤثر الحجم غير الصحيح لآلة سحب الأسلاك الدقيقة بشكل مباشر على إجمالي إنتاجية الإنتاج. يؤدي هذا الاختلال الخطير إلى كسر الأسلاك المتكرر، وتآكل القالب المتسارع، والأقطار النهائية غير المتناسقة إلى حد كبير. بالنسبة للمصنعين، يعد تقييم النسبة الدقيقة بين سعة المدخل وأهداف المخرج وتسلسل القالب وسرعات التشغيل أمرًا بالغ الأهمية.

يجب عليك الحفاظ على إنتاج مستمر وكبير الحجم دون المساس بالسلامة الهيكلية للمادة. يوفر هذا الدليل إطارًا قائمًا على الأدلة لتحديد وتقييم تكوينات سحب الأسلاك. سوف تتعلم كيفية ضمان الأداء الموثوق به، وتقليل فترات التوقف غير المتوقعة، وزيادة كفاءة المعدات على المدى الطويل إلى أقصى حد من خلال التخطيط المسبق الدقيق.

الوجبات السريعة الرئيسية

• يعتمد الحجم الدقيق لآلة سحب الأسلاك الدقيقة على نسبة تقليل المساحة بين الحد الأقصى لقطر المدخل وقطر المخرج المستهدف.

• تحدد هندسة تسلسل القالب قوة المحرك المطلوبة والتحكم في التوتر، مما يؤثر بشكل مباشر على طول عمر المعدات.

• يتطلب تحسين سرعة الرسم موازنة أهداف الإنتاجية مع الحدود الحرارية لمادة السلك ونظام التشحيم.

• يجب أن تعطي قرارات الشراء الأولوية لضوابط التوتر المتكاملة PLC، ومتانة الكابستان، والاستقرار التشغيلي الذي يمكن إثباته على السرعات القصوى النظرية.

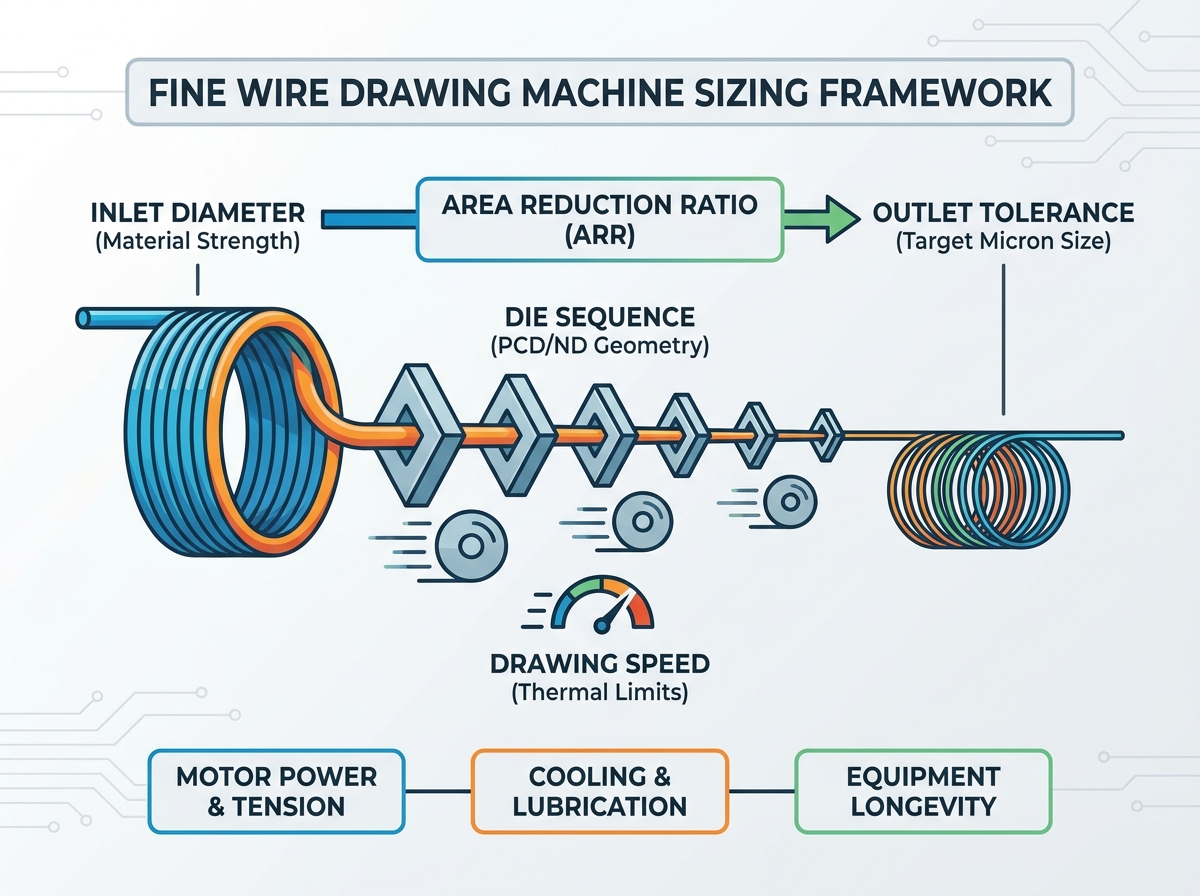

تحديد حجم آلة سحب الأسلاك الدقيقة الأساسية

إن تحديد المواصفات الأساسية يضع الأساس المطلق للإنتاج المستمر. يجب عليك تقييم الحد الأقصى لقطر البداية بعناية قبل تشغيل أي مادة. تعتمد هذه العتبة بشكل كبير على قوة الشد المتأصلة في المعدن. يتصرف النحاس بشكل مختلف تمامًا عن سبائك الفولاذ أو الألومنيوم أو النحاس عالية الكربون. تتطلب المواد عالية الشد مراحل رسم أولية قوية لمنع توقف المحرك. تحدد جودة سلك المدخل بشكل كبير جدوى الرسم بشكل عام. غالبًا ما تتضخم العيوب السطحية أو الأكاسيد أو الشوائب المجهرية أثناء عملية الصياغة. لذلك، أنت بحاجة إلى مواد مصدر أصلية وعمليات تنظيف مسبقة مناسبة لمنع الكسور النهائية.

بعد ذلك، حدد بوضوح متطلبات تحمل المنفذ لديك. تتطلب تطبيقات الأسلاك النهائية تباينات صارمة وقابلة للتحقق على مستوى الميكرون. حتى الانحرافات الطفيفة يمكن أن تسبب فشلًا كبيرًا في التطبيقات في مجال الإلكترونيات أو الأجهزة الطبية. تملي أقطار المخرج المستهدفة مراحل الصياغة اللازمة داخل مساحة الماكينة. يتطلب القطر النهائي الأصغر بطبيعته مساحة أكبر للآلة لاستيعاب المزيد من القوالب.

يجب عليك حساب نسبة تقليل المساحة (ARR) بدقة لكل تمريرة. يتضمن ذلك تتبع إجمالي التخفيض المقطعي جنبًا إلى جنب مع حدود كل مسودة. يؤدي تجاوز هذه الحدود الهندسية إلى تقصف الأسلاك بشكل فوري وكسر كارثي. يستخدم المهندسون صيغ ARR صارمة لحماية سلامة المواد طوال فترة التشغيل بأكملها. من الأخطاء الشائعة دفع ARR عاليًا جدًا في التمريرة النهائية لتحقيق قطر معين، مما يضر بسطح السلك. قم دائمًا بتوزيع حمل التخفيض بالتساوي.

هندسة تسلسل القالب في نظام سحب الأسلاك الدقيقة

تحدد بنية تسلسل القالب نبض القلب الميكانيكي لعملية الصياغة. يتطلب دمج عالي الأداء نظام سحب الأسلاك الدقيقة اختيارًا دقيقًا للغاية لمواد القالب. يجب عليك تقييم قوالب الماس متعدد البلورات (PCD) مقابل قوالب الماس الطبيعي (ND) بناءً على التطبيق. إن صلابة المواد وأحجام الإنتاج المتوقعة هي التي تدفع هذا الاختيار المحدد. يوفر PCD متانة استثنائية ومعدلات تآكل يمكن التنبؤ بها لتشغيل النحاس بكميات كبيرة. توفر ND تشطيبات سطحية فائقة الجودة ضرورية لتطبيقات الطيران المتخصصة متناهية الصغر. قم بإجراء تحليل صارم للتكلفة إلى العمر الافتراضي لوضع جداول استباقية لاستبدال القالب.

تلعب هندسة الصياغة دورًا هائلاً في التحكم في تدفق المواد. يجب عليك تحسين زاوية الاقتراب ومنطقة التخفيض الأساسية. على سبيل المثال، تتطلب المواد الأكثر ليونة مثل النحاس زوايا اقتراب مختلفة عن السبائك الأكثر صلابة. يجب أن يتطابق طول المحمل أيضًا مع مادة السلك المحددة الخاصة بك لضمان ثبات الأبعاد. يعد تقييم آليات محاذاة سلسلة القالب أمرًا بالغ الأهمية لطول عمر المعدات. تعمل المحاذاة الصحيحة على تقليل الاحتكاك الجانبي وتمنع تآكل القالب غير المتماثل.

وأخيرًا، قم بتقييم تكوينات الماكينة ذات الانزلاق مقابل تكوينات الماكينة غير القابلة للانزلاق بعناية. تعد أنظمة الانزلاق شائعة بشكل لا يصدق في بيئات الرسم الدقيقة متعددة المراحل. إنها تسمح بانزلاق الكابستان المتحكم فيه لموازنة التوتر بشكل طبيعي بين مراحل الصياغة. تعمل التصميمات المانعة للانزلاق على التخلص من الاحتكاك تمامًا ولكنها تتطلب مزامنة محركة معقدة وعالية الاستجابة. يجب عليك تحديد أفضل تصميم حركي لإدارة استطالة الأسلاك بشكل آمن. يمنع التوتر الخلفي المتسق حدوث فواصل كارثية في منتصف التشغيل ويحافظ على خطية السلك.

تأثير السرعة على أداء المواد وجودتها

تؤثر سرعة التشغيل بشكل كبير على جودة المنتج النهائي وطول عمر الماكينة. تملي ديناميكيات سرعة تغذية الأسلاك ضغوط المواد الداخلية الناتجة أثناء التخفيض. تؤثر سرعات تغذية المدخل بشكل مباشر على قوة الخضوع وليونة السلك. المواد الحساسة مثل سبائك النحاس والنحاس متناهية الصغر تتفاعل بشكل سيئ مع السرعة القصوى. يجب عليك تحديد النقطة الدقيقة لتناقص العائدات لخط الإنتاج الخاص بك. تؤدي الزيادات المفرطة في السرعة إلى حدوث كسور دقيقة مخفية تؤثر على التوصيل الكهربائي. كما أنه يؤدي إلى خدش شديد للسطح، مما يجعل السلك عديم الفائدة للتطبيقات الدقيقة.

يتطلب الحفاظ على السرعات العالية إدارة حرارية استثنائية وهندسة السوائل. يولد الاحتكاك كميات هائلة من الحرارة أثناء عمليات تقليل المساحة السريعة. يجب عليك تقييم قدرة التبريد المطلوبة بعناية قبل زيادة الإنتاج. تعمل معدلات تدفق التشحيم المستمرة ذات الحجم الكبير على تبديد حرارة الاحتكاك الخطيرة هذه بشكل فعال.

قم بتقييم المخاطر الجسيمة لتعطل مواد التشحيم بسرعات التشغيل القصوى. يؤدي التشحيم المتدهور إلى تدمير القوالب الباهظة الثمن وتدمير أسطح الأسلاك على الفور تقريبًا. تأكد من أن نظام الترشيح الخاص بك يزيل الدقائق المعدنية الدقيقة من المستحلب لمنع تراكم الحمأة.

سرعة المواد المشتركة والاعتبارات الحرارية

معايير التقييم لمعدات سحب الأسلاك الدقيقة

يتطلب اختيار الموثوقة معدات سحب الأسلاك الدقيقة بروتوكولات تقييم صارمة تعتمد على البيانات. تقع أنظمة القيادة والتحكم الدقيق في أعلى هذه القائمة على الإطلاق. قارن إعدادات محرك التيار المتردد التقليدي مباشرةً مع محركات الأقراص المؤازرة الحديثة متعددة المحاور. توفر أنظمة المؤازرة تزامنًا فائقًا للتوتر عبر جميع مراحل الصياغة المترابطة. تقييم استجابة نظام PLC المتكامل بدقة. يجب أن يتعامل مع مراحل التسارع والتباطؤ السريعة بشكل لا تشوبه شائبة للحفاظ على التوتر. يؤدي التوقيت السيئ لـ PLC إلى كسر فوري للأسلاك أثناء تسلسلات بدء تشغيل الماكينة القياسية.

بعد ذلك، ركز بشكل وثيق على مواصفات تصميم الكابستان ورسم المخروط. تقييم المعالجة السطحية المطبقة على مخاريط الرسم الأولية. توفر طبقات كربيد التنجستين والحلقات الخزفية المتقدمة مقاومة استثنائية للتآكل. يجب عليك تحليل البصمة المادية وسمك الإطار للجهاز. تعد الصلابة الميكانيكية ضرورية لتخفيف الاهتزازات عالية التردد أثناء ذروة التشغيل. تعمل الاهتزازات غير المنضبطة على تدمير تفاوتات منفذ مستوى الميكرون وتقصير عمر المحمل.

تتطلب مقاييس كفاءة الطاقة تدقيقًا عميقًا من قبل الفرق الهندسية. قم بمراجعة مقاييس استهلاك الطاقة الفعلية لكل كيلوغرام من الأسلاك المسحوبة. لا تثق بشكل أعمى في ادعاءات الشركة المصنعة النظرية الموجودة في الكتيبات القياسية. غالبًا ما يتجاوز سحب الطاقة في العالم الحقيقي التقديرات الأساسية بشكل كبير عند سحب السبائك الصلبة.

• قم بإعطاء الأولوية لمحركات المؤازرة متعددة المحاور للتحكم الدقيق والمتكرر في التوتر.

• التحقق من جودة تطبيق الطلاءات المخروطية من السيراميك أو كربيد التنغستن.

• اطلب بيانات استهلاك الطاقة الفعلية التي تم جمعها من عمليات الإنتاج الحقيقية.

• التحقق من وجود أنظمة الكبح المتجددة المتكاملة لاستعادة الطاقة الكهربائية.

مخاطر التنفيذ ومنطق القائمة المختصرة للموردين

إن تجنب مخاطر التحجيم الشائعة يحمي استثماراتك الرأسمالية والجداول الزمنية للإنتاج. يؤدي الإفراط في تحديد سعة الماكينة إلى هدر هائل ومستمر للطاقة. تستهلك الماكينة طاقة غير ضرورية للقيام بالمهام القياسية خفيفة الوزن، مما يؤثر بشدة على الربحية. على العكس من ذلك، يؤدي نقص الطاقة للمعدات إلى إجهاد شديد للمحرك وارتفاع درجة الحرارة. يؤدي هذا إلى توقف المعدات بشكل متكرر ويضمن عدم الحصول على حصص الإنتاج. يجب عليك ضبط حجم المعدات وفقًا لاحتياجاتك المحددة من المواد والحجم.

إن التحقق والاختبار الصارمين يفصلان البائعين الموثوقين عن البائعين الفقراء. يجب على المشترين أن يطلبوا اختبار المواد بشكل يمكن التحقق منه مقدمًا قبل التوقيع على طلبات الشراء. أصر على إجراء تجارب جريان صارمة في منشأة الشركة المصنعة باستخدام السلك الخاص بك. يجب ألا تقوم أبدًا بتسجيل الخروج قبل أن تشهد تشغيلًا تجريبيًا ناجحًا ومستمرًا. تأكد من أن البائع يُظهر استقرارًا ثابتًا للتوتر أثناء هذه التجارب.

وأخيرًا، قم بحساب عائد الاستثمار (ROI) على المدى الطويل بشكل شامل. عامل في توافر قطع الغيار والمكونات الإلكترونية الخاصة على المدى الطويل. احسب تكاليف صيانة القالب المتوقعة بدقة استنادًا إلى بيانات البائع. يجب عليك أيضًا مراعاة فترات التوقف الروتينية أثناء دورات الصيانة الوقائية. إن التركيز فقط على سعر الشراء الأولي هو خطأ فادح ومكلف. سوف تؤدي الآلة الرخيصة ذات فترة التوقف الطويلة إلى تدمير هوامش التشغيل الخاصة بك بسرعة.

خاتمة

يتطلب تحقيق الحجم المثالي للآلة إجراء تقييم شامل لخط الإنتاج بأكمله. لا يمكنك عزل مقاييس مفردة مثل قوة المحرك أو السرعة القصوى النظرية. وبدلاً من ذلك، يجب عليك تنسيق حدود المدخل وهندسة القالب وإمكانيات الإدارة الحرارية بسلاسة. يجب أن يدرك المصنعون كيف تؤثر هندسة الصياغة والسرعة التشغيلية بشكل مباشر على سلامة المواد.

1. قم بإجراء تدقيق صارم يعتمد على البيانات لاختناقات الإنتاج الحالية لديك.

2. مطالبة البائعين المحتملين بتقديم بيانات تشغيلية تجريبية لآلاتهم.

3. إعطاء الأولوية لاستقرار التوتر والتحكم الحراري على سرعة التغذية الخام.

4. وضع جدول صيانة استباقي للقوالب وروافع السحب.

خذ وقتًا للتحقق من صحة أداء الماكينة باستخدام سبائك الأسلاك المحددة لديك. يضمن هذا النهج الدقيق إنتاجًا عالي الإنتاجية وموثوقية المعدات على المدى الطويل.

التعليمات

س: كيف تؤثر سرعة تغذية سلك المدخل على الجودة النهائية للأسلاك النحاسية الدقيقة؟

ج: تزيد سرعة التغذية المفرطة من الاحتكاك والحرارة في القالب الأساسي. يمكن أن يؤدي هذا الارتفاع الحراري إلى تغيير بنية حبيبات النحاس، مما يؤدي إلى هشاشة وعيوب سطحية وزيادة احتمالية كسر الأسلاك في اتجاه مجرى النهر.

س: ما هو العمر الافتراضي للقوالب في نظام سحب الأسلاك الدقيقة؟

ج: يختلف العمر الافتراضي بشكل كبير حسب المادة (PCD مقابل الماس الطبيعي)، وسرعة الرسم، وجودة التشحيم. يجب على المشترين تتبع تآكل القالب من خلال مراقبة الفقدان التدريجي لتفاوتات قطر المخرج بدلاً من الاعتماد فقط على ساعات التشغيل.

س: كيف يمكنني تحديد العدد الصحيح لمسودات الرسم لمعداتي؟

ج: يتم حساب عدد التيارات عن طريق أخذ إجمالي تقليل مساحة المقطع العرضي المطلوب (من المدخل إلى المخرج) وتقسيمه على نسبة التخفيض القصوى الآمنة المسموح بها لكل مسودة لسبيكتك المحددة، مما يضمن عدم تجاوز حدود الشد للمادة مطلقًا.
