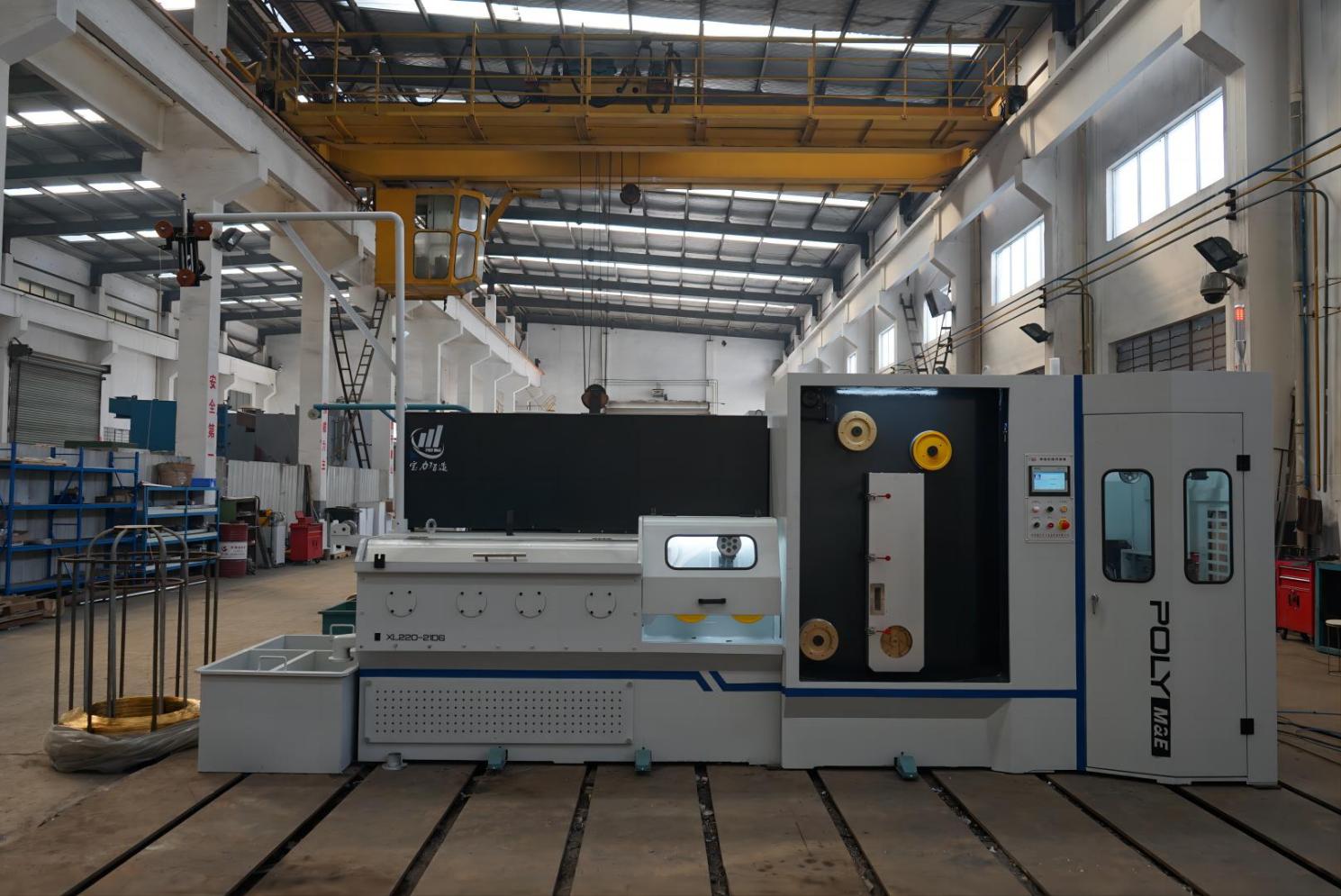

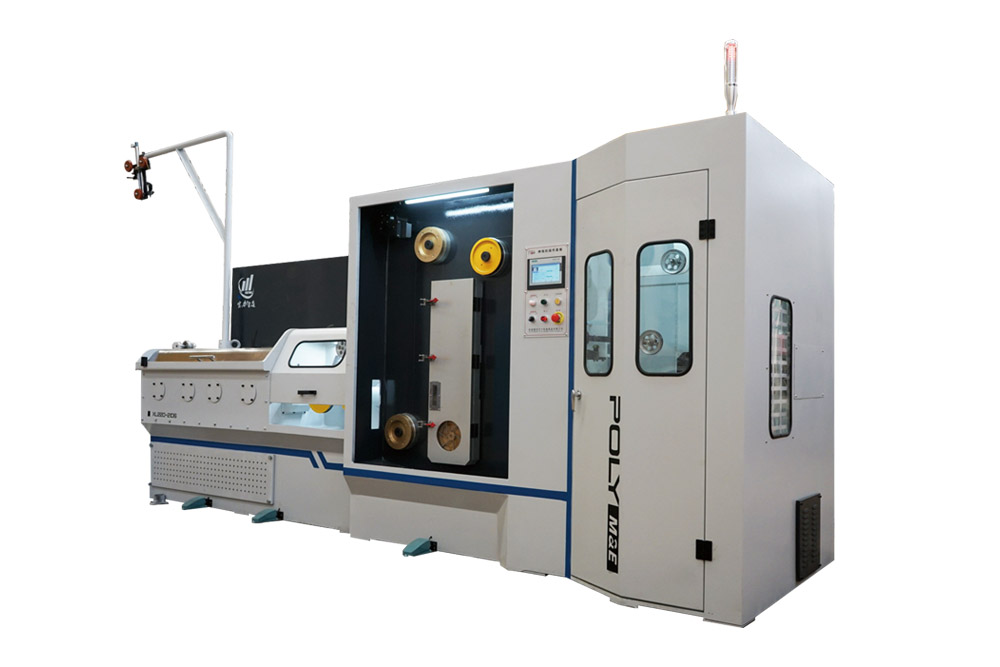

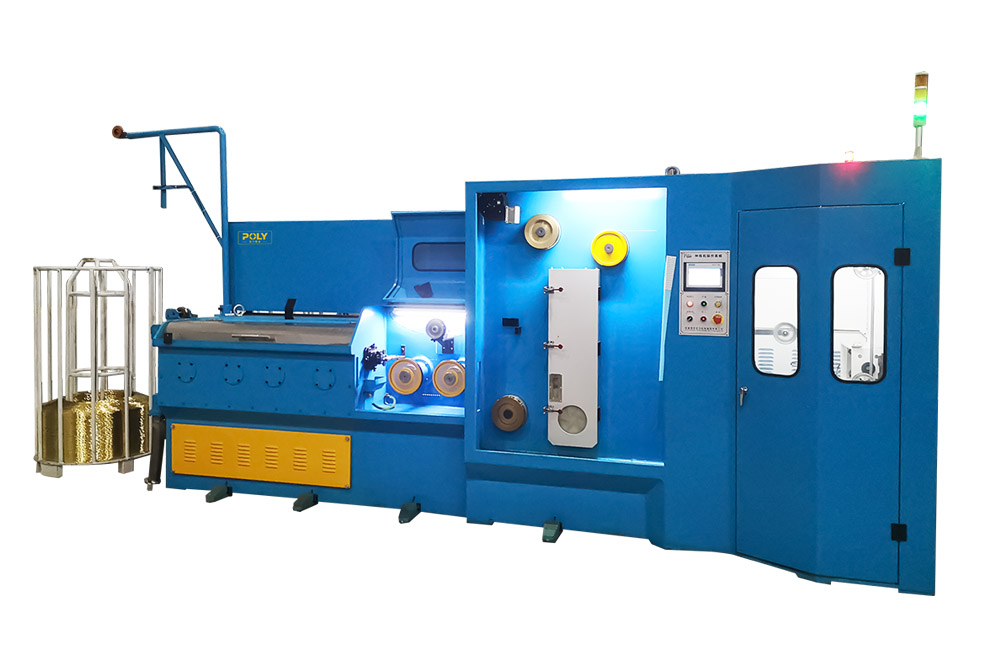

تدمج آلة سحب الأسلاك النحاسية اليدوية XL220-21D6 قوالب سحب متعددة ومكونات نقل دقيقة ونظام تلدين اختياري لتحقيق أداء مستقر لمعالجة الأسلاك النحاسية. أثناء عملية السحب، يمر السلك النحاسي عبر قوالب سحب متعددة لتقليل قطره تدريجيًا مع الحفاظ على الأبعاد الدقيقة وجودة السطح. يوفر هيكل السحب ذو الست مسودة تقليلًا متحكمًا للأسلاك، بينما يساعد نظام التلدين المتكامل على التخلص من الضغط الداخلي الناتج أثناء السحب ويحسن مرونة الأسلاك والأداء الميكانيكي.
مصممة لإنتاج الأسلاك النحاسية EDM، تدعم الماكينة متطلبات قطر السلك المختلفة وتكوينات المكوك، مما يوفر حلاً فعالاً للمصنعين الذين يحتاجون إلى أسلاك نحاسية عالية الجودة مع أداء مستقر وإخراج إنتاج ثابت. يوفر تصميم التشغيل اليدوي تعديلًا مرنًا وتشغيلًا مريحًا للمصنعين ذوي متطلبات الإنتاج المختلفة.
تعتمد الآلة هيكل سحب بستة مسودة مع قوالب دقيقة متعددة، مما يتيح تقليل قطر السلك تدريجيًا والحفاظ على التحكم الدقيق في الأبعاد أثناء الإنتاج.
يوفر إطار القالب عالي الدقة تعديلًا مريحًا ووضعًا مستقرًا للقالب، مما يضمن أداء معالجة الأسلاك المتسق وتحسين دقة الرسم.
يوفر نظام النقل بالحزام المسطح عملية منخفضة الضوضاء، وكفاءة نقل عالية، وأداء موثوق. يساعد الهيكل البسيط أيضًا على تقليل متطلبات الصيانة وتحسين استقرار التشغيل على المدى الطويل.
يمكن ضبط منحنى التلدين مسبقًا وفقًا لظروف الإنتاج الفعلية، مما يضمن قوة شد ثابتة وأداء استطالة للأسلاك أثناء بدء التشغيل، وإيقاف التشغيل، والتشغيل المستمر.
يساعد نظام تعويض العبور التلقائي الذي تم تطويره بشكل مستقل في الحفاظ على ترتيب دقيق للأسلاك أثناء اللف، مما يقلل من متطلبات الضبط اليدوي ويحسن جودة السحب.
يمكن تركيب مقياس ليزر اختياري عبر الإنترنت لتوفير قياس دقيق لقطر السلك وتحسين مراقبة جودة الإنتاج.
نموذج | XL220-21D6/TH200-100/WS-P5 | XL150-23D6/TH150-100/WSA-P3 |
مادة | سلك نحاس | سلك نحاس |
الأعلى. ضياء المدخل. | 1.2 ملم | 0.4 ملم |
ضياء الانتهاء. | 0.20-0.35 ملم | 0.07-0.15 ملم |
الأعلى. سرعة الإنتاج | 1000 م/دقيقة | 700 م/دقيقة |
أعداد المسودات | 6 | 6 |
الأعلى. عدد يموت | 21 | 23 |
الأعلى. قوة الصلب | 6 كيلو واط/8 كيلو واط | 3 كيلو واط |
نوع البكرة | P3、P5、P10、P15、DIN125-250 | P3، P5 |
 |  |
| |
تستخدم لتصنيع الأسلاك النحاسية لآلات قطع الأسلاك EDM. تساعد الآلة على إنتاج الأسلاك النحاسية مع التحكم الدقيق في القطر، والخصائص الميكانيكية المستقرة، وجودة السطح المتسقة لتلبية المتطلبات الصارمة لتطبيقات معالجة EDM الدقيقة.
مناسب للمصنعين الذين ينتجون أسلاك نحاسية دقيقة تتطلب دقة أبعاد عالية، وسطح أملس، وأداء معالجة مستقر. توفر الماكينة أداء رسم موثوقًا به من أجل الإنتاج المستمر للأسلاك النحاسية عالية الجودة.
يتم تطبيقه في الصناعات التي تتطلب مواد أسلاك نحاسية موثوقة للتصنيع الدقيق والمكونات الكهربائية وتطبيقات معالجة المعادن الأخرى. تساعد الآلة في الحفاظ على جودة الأسلاك المتسقة وأداء الإنتاج المستقر أثناء التشغيل المستمر.
يدعم مختلف متطلبات قطر السلك النهائي، وتكوينات الإنتاج، وخيارات المكوك وفقًا لاحتياجات الإنتاج الخاصة بالعميل. يسمح التكوين المرن للمصنعين بتحقيق حلول إنتاج الأسلاك النحاسية المخصصة لتطبيقات مختلفة.
يساعد نظام التلدين على إزالة الضغط الداخلي الناتج أثناء السحب، وتحسين مرونة الأسلاك، والاستطالة، واستقرار المعالجة لتطبيقات EDM.
الحد الأقصى لعدد القوالب يعتمد على النموذج. يدعم الطراز XL220-21D6 ما يصل إلى 21 قالبًا، بينما يدعم الطراز XL150-23D6 ما يصل إلى 23 قالبًا.
نعم. يمكن تجهيز مقياس ليزر اختياري عبر الإنترنت لمراقبة قطر السلك أثناء الإنتاج وتحسين كفاءة مراقبة الجودة.
