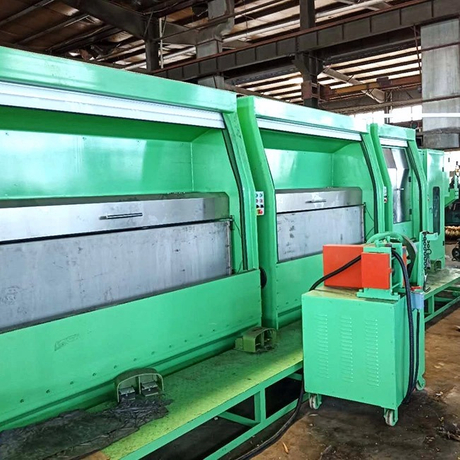

تدمج آلة سحب الأسلاك النحاسية الدقيقة الموثوقة مع نظام التلدين قوالب الرسم الدقيقة، وأنظمة النقل المستقرة، ونظام تعويض اجتياز الخط التلقائي، وتكنولوجيا التلدين المتقدمة لتوفير حل فعال لإنتاج الأسلاك النحاسية الدقيقة. أثناء عملية السحب، يمر السلك النحاسي عبر قوالب سحب متعددة لتقليل القطر تدريجيًا مع الحفاظ على الأبعاد الدقيقة وجودة السطح. يستخدم نظام التلدين المتكامل تقنية إمداد الطاقة IGBT DC لتوفير أداء تسخين مستقر، مما يساعد على التخلص من الضغط الداخلي المتولد أثناء السحب وتحسين مرونة الأسلاك والخصائص الميكانيكية.
متوفرة في تكوينات متعددة، تدعم الماكينة نطاقات قطر السلك المختلفة، وهياكل النقل، وطرق التشحيم، وحلول النقل، مما يجعلها مناسبة للمصنعين الذين يحتاجون إلى أسلاك نحاسية عالية الجودة وكفاءة إنتاج مستمرة.
تعتمد الآلة هيكل سحب متعدد المسودة مع قوالب دقيقة، مما يتيح تقليل قطر السلك تدريجيًا مع الحفاظ على التحكم الدقيق في الأبعاد وجودة السلك المستقرة أثناء الإنتاج.
تم تجهيز النظام بأكمله بنظام تعويض اجتياز الخط التلقائي الذي تم تطويره بشكل مستقل من قبل الشركة، مما يضمن ترتيبًا دقيقًا للأسلاك أثناء اللف وتحسين جودة السحب.
يتم استخدام أحزمة نقل مستوردة عالية الجودة لتحقيق تشغيل منخفض الضوضاء وأداء نقل سلس. يوفر مستشعر الإزاحة عالي الدقة تحكمًا متزامنًا في ردود الفعل للحفاظ على توتر السلك المستقر وضمان التشغيل الموثوق أثناء الإنتاج المستمر.
تعتمد الآلة مصدر طاقة IGBT DC للتليين، مما يوفر تحويل فعال للطاقة وأداء تسخين مستقر. يمكن ضبط منحنى التلدين مسبقًا وفقًا لمتطلبات الإنتاج، مما يضمن قوة شد ثابتة وأداء استطالة أثناء التسارع، والتباطؤ، والتشغيل بسرعة ثابتة.
تدعم الماكينة نماذج مختلفة بأقطار مدخل مختلفة، وأقطار الأسلاك النهائية، وهياكل النقل، وطرق التشحيم، وأنظمة السحب الاختيارية لتلبية متطلبات إنتاج الأسلاك النحاسية المختلفة.
نموذج | XL204-24D5/TH200-300 | ZXL268-14D3/TH200-500 | ZXL250-16D5/TH200-600 |
مادة | النحاس | ||
الأعلى. ضياء المدخل. | Ф1.2 | Ф1.6 | Ф1.8 |
أعداد الموتى | 22/24 | 14 | 16 |
ضياء الانتهاء. | Ф0.08-Ф0.40 | φ0.25 - φ0.50 | φ0.20 - φ0.65 |
الأعلى. سرعة الإنتاج | 2000 م/دقيقة | 1000 م/دقيقة | 1200 م/دقيقة |
نوع الإرسال | حزام مسطح | حزام مسطح | حزام متزامن |
نوع التشحيم | نوع الرش | نوع الرش | مغمورة بالكامل |
قوة التلدين | 18 كيلو واط | 30 كيلو واط | 36 كيلو واط |
غاز وقائي | البخار/النيتروجين | ||
حجم البكرة | Ф300 أو Ф400، بكرة تخزين مؤقت مزدوجة أو آلة أخذ أوتوماتيكية بشكل اختياري. | ||
 |  |
يستخدم لتصنيع الأسلاك النحاسية الدقيقة المطبقة في كابلات الطاقة والأسلاك الكهربائية وكابلات التوصيل. يساعد نظام التلدين المتكامل على تحسين مرونة الأسلاك، وتقليل الضغط الداخلي، والحفاظ على الأداء الكهربائي والميكانيكي المستقر أثناء الإنتاج المستمر.
مناسبة لإنتاج الأسلاك النحاسية الدقيقة المستخدمة في المكونات الإلكترونية والموصلات والأجهزة الكهربائية الدقيقة. توفر الماكينة تحكمًا دقيقًا في القطر، وجودة سطح أملس، وأداء سلكي ثابت لتطبيقات الأسلاك الإلكترونية.
يتم تطبيقه في تصنيع الأسلاك النحاسية لكابلات الاتصالات وأنظمة نقل الإشارات وكابلات البيانات. تساعد الآلة في الحفاظ على أبعاد الأسلاك المتسقة والخصائص الميكانيكية الموثوقة المطلوبة لإنتاج أسلاك الاتصالات عالية الجودة.
مناسبة لتصنيع الأسلاك النحاسية الدقيقة التي تتطلب تحملًا صارمًا للقطر، وسطح أملس، وخصائص ميكانيكية مستقرة. توفر الماكينة أداء سحب وتليين موثوق به لإنتاج الأسلاك الدقيقة.
تم تصميم هذه الآلة بشكل أساسي لسحب الأسلاك النحاسية وهي مناسبة لإنتاج الأسلاك النحاسية الدقيقة التي تتطلب دقة أبعاد عالية وخصائص ميكانيكية مستقرة.
يساعد نظام التلدين على تقليل الضغط الداخلي الناتج أثناء سحب الأسلاك، وتحسين مرونة الأسلاك، وأداء الاستطالة، واستقرار المعالجة.
تعتمد سرعة الإنتاج القصوى على النموذج المحدد. وفقاً للتكوينات المختلفة، يمكن للآلة تحقيق سرعات إنتاج تصل إلى 2000 م/دقيقة.
