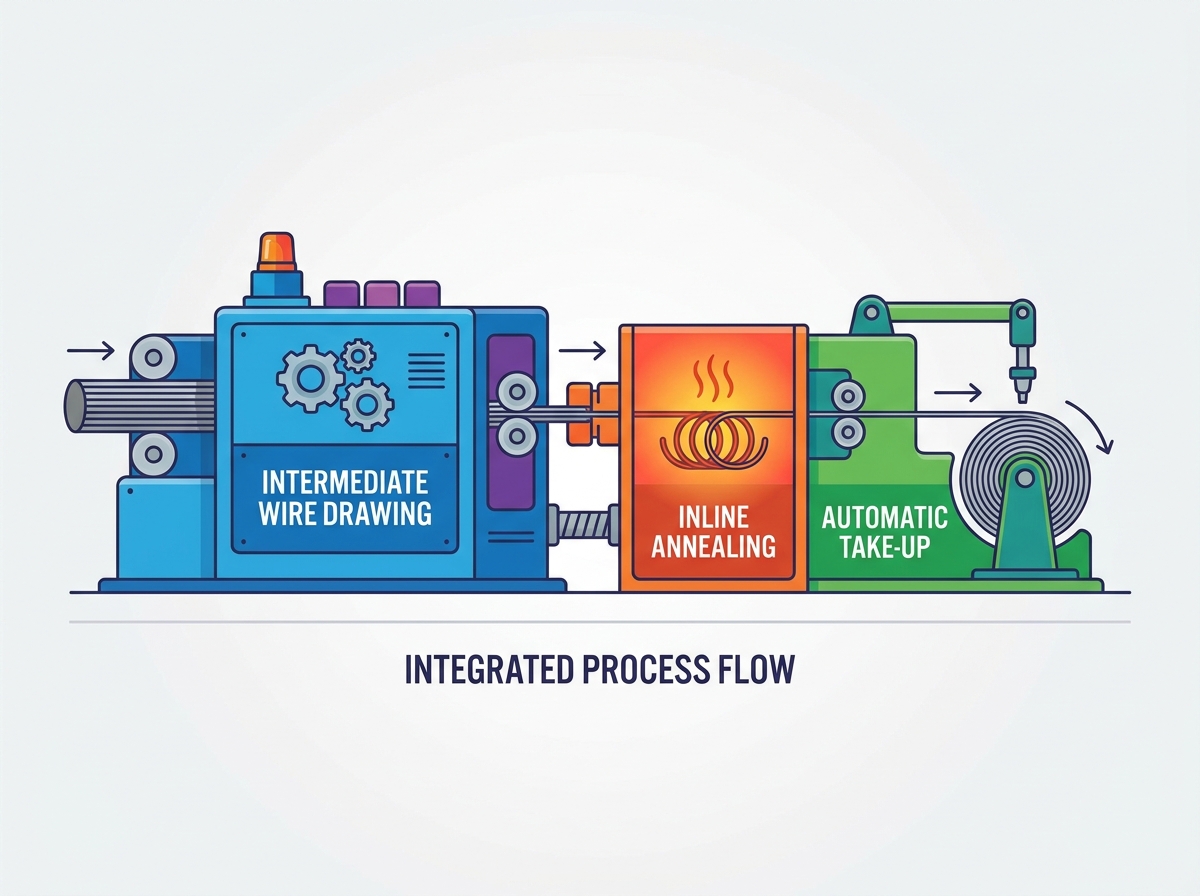

يؤدي تشغيل عمليات سحب الأسلاك المنفصلة والتليين والتخزين المؤقت إلى حدوث اختناقات شديدة. إنك تواجه استطالة سلكية غير متناسقة، ومعدلات خردة عالية، ومعالجة يدوية مفرطة عندما تعمل هذه المراحل بشكل مستقل. يتطلب تحقيق إنتاج مستمر وعالي السرعة تزامنًا دقيقًا بين سرعات السحب الميكانيكية ومعلمات التلدين الحراري وتوتر التخزين المؤقت. ويؤدي الفشل في دمج هذه المراحل إلى كسر الأسلاك، وعيوب السطح، ووقت التوقف المكلف على أرضية المصنع. إن التحول المادي للمعدن من الحالة الصلبة والمرسومة إلى الحالة الملدنة والملينة يتطلب التحكم في التوتر دون انقطاع. يتطلب النشر الناجح لخط متكامل تقييم بنيات محرك محددة، وأنظمة التحكم ذات الحلقة المغلقة، وتقنيات التخزين المؤقت المستمر. يشرح هذا الدليل المتطلبات الفنية لدمج معدات السحب والتليين والأخذ في نظام إنتاج موحد عالي الإنتاجية. نحن نغطي المحاذاة الميكانيكية والمزامنة الكهربائية وتنفيذ منطق التحكم لضمان عمل خط الإنتاج الخاص بك بأقصى قدر من الكفاءة.
يعد التزامن أمرًا بالغ الأهمية: يعتمد التكامل السلس على ردود فعل الحلقة المغلقة المعتمدة على PLC لمطابقة عدد الدورات في الدقيقة لكبسولات السحب مع جهد التلدين وسرعة الالتقاط.
الاتساق الحراري يحدد الجودة: إن استخدام نظام التلدين المستقل ثلاثي المراحل بالتيار المستمر يمنع الأكسدة ويضمن خصائص استطالة موحدة عبر طول السلك بالكامل.
يؤدي التشغيل المستمر إلى تحقيق عائد على الاستثمار: يؤدي إقران خط الرسم بآلة التقاط أوتوماتيكية تتميز بقدرات تبديل بدون توقف وبكرة مزدوجة إلى تقليل وقت توقف التباطؤ.
محاذاة المواصفات: يعد تحديد المواصفات الصحيحة لآلة سحب الأسلاك المتوسطة - على وجه التحديد محركات التيار المتردد ذات العاكس المزدوج وتخطيطات الكابستان المحسنة - هو الأساس للتكامل الناجح مع المصب.
يبدأ التكامل بوضع خطوط أساس تشغيلية صارمة لخط الإنتاج بأكمله. يجب عليك تحديد أقطار الإدخال والإخراج المستهدفة. يأخذ الخط المتوسط النموذجي قضبان نحاسية من 2.5 مم إلى 3.5 مم ويسحبها إلى أقطار نهائية تتراوح من 0.4 مم إلى 1.2 مم. تحتاج أيضًا إلى تحديد الحد الأقصى المسموح به لسرعة الخط، وغالبًا ما يكون الدفع من 25 إلى 35 مترًا في الثانية، إلى جانب قوة الشد المطلوبة ونسب الاستطالة. يستهدف النحاس الملدن عمومًا قوة شد تتراوح من 200 إلى 250 نيوتن/مم². تملي هذه المقاييس الحدود الميكانيكية والكهربائية للنظام المتكامل. إذا قامت وحدة السحب بدفع السلك بشكل أسرع من قدرة جهاز التلدين على تسخينه بشكل موحد، فإن المنتج النهائي يفشل في اختبارات مراقبة الجودة. يضمن إنشاء خطوط الأساس هذه تحديد حجم المحركات ومحركات الأقراص وعناصر التسخين بشكل صحيح للتعامل مع الأحمال المستمرة دون ارتفاع درجة الحرارة أو تعثر أجهزة استشعار الأعطال.
تتصرف المعادن المختلفة بشكل فريد تحت الضغط الميكانيكي والمعالجة الحرارية. يتطلب السلك النحاسي مقاطع تلدين أفقية محددة لتحقيق أقصى قدر من التوصيل الكهربائي، وعادة ما يصل إلى درجات حرارة التلدين بين 400 درجة مئوية و500 درجة مئوية. يجب أن يأخذ التكامل في الاعتبار النقل السريع للحرارة والتبريد الفوري للمياه لمنع الأكسدة. يتطلب الألمنيوم والسبائك المتخصصة حدود توتر مميزة ومنحنيات حرارية. الألومنيوم معرض بشدة للكسر والتعنق تحت الضغط العالي عند درجات حرارة مرتفعة. تتطلب معالجة هذه المواد لفات راقصة حساسة للغاية ونقاط ضبط شد أقل بين قالب السحب النهائي وحلقات التلامس التلدين للحفاظ على السلامة الهيكلية.
تمثل المنطقة الانتقالية بين غطاء السحب النهائي ومدخل الملدين أعلى منطقة خطر لانقطاع الأسلاك. عندما يخرج السلك من قسم السحب، فإنه يظل مقوى بالعمل وتحت توتر ميكانيكي كبير. عند دخول جهاز التلدين، يسخن السلك ويلين، مما يؤدي إلى تغيير خصائص الشد بشكل أساسي. يتطلب التغلب على عدم التطابق هذا معايرة دقيقة للفة الراقصة. توفر لفة الراقصة تخزينًا مؤقتًا ماديًا، وتمتص الاختلافات الطفيفة في السرعة أثناء إرسال إشارات تناظرية مستمرة إلى وحدات التحكم في المحرك. يتطلب الراقص النموذجي في هذه المنطقة ما بين 0.5 إلى 1.5 بار من الضغط الهوائي اعتمادًا على مقياس السلك. تضمن المعايرة الصحيحة أن يظل السلك مشدودًا بدرجة كافية للحفاظ على الاتصال الكهربائي بحلقات التلدين ولكنه فضفاض بدرجة كافية لمنع التمدد عندما يلين المعدن.
المقياس النهائي لنجاح التكامل هو فعالية المعدات الشاملة (OEE) للخط المدمج. يؤدي النشر الناجح إلى تقليل انقطاع الأسلاك أثناء مرحلتي التسارع والتباطؤ. تسلسلات بدء التشغيل غير مستقرة بطبيعتها؛ إن مطابقة منحدر التسارع لمحركات السحب مع منحدر الجهد الخاص بأداة التلدين يمنع الانكسار. يعتمد ارتفاع OEE أيضًا على زيادة نسبة وقت التشغيل بين تغييرات التخزين المؤقت. يؤدي وقت التوقف القياسي لتغيير التخزين المؤقت لمدة 5 دقائق كل ساعة إلى تقليل OEE بنسبة تزيد عن 8%. ومن خلال التخلص من الحاجة إلى إيقاف الخط لاستبدال البكرات الفارغة، يحافظ النظام على التوازن الحراري، ويقلل الخردة، ويزيد إجمالي الإنتاج اليومي.
تشكل بنية محرك الأقراص أساس الخط المتزامن. يتطلب تقييم مواصفات ماكينة سحب الأسلاك المتوسطة إلقاء نظرة فاحصة على تكوينات المحرك. أنت بحاجة إلى محركات عاكسة مزدوجة ثلاثية الطور تعمل بالتيار المتردد للتحكم المستقل في ركائز السحب الرئيسية وكابستان الخروج النهائي. يسمح إعداد العاكس المزدوج للنظام بإدارة نسبة الانزلاق إلكترونيًا عند القالب النهائي، وعادةً ما يبقيها بين 0% و2%. يقلل هذا التحكم المستقل من تآكل سطح السلك ويقلل من تآكل أسطح الكابستان. تعتمد الأنظمة ذات المحرك الواحد كليًا على نسب السحب الميكانيكية، مما لا يوفر أي مرونة لضبط التوتر ديناميكيًا قبل دخول السلك إلى أداة التلدين.
ميزة | بنية محرك واحد | بنية محرك التيار المتردد المزدوج العاكس |
|---|---|---|
التحكم في الكابستان | مرتبطة ميكانيكيًا، نسبة انزلاق ثابتة. | السيطرة المستقلة على الكابستان النهائي. |
تعديل التوتر | تغييرات القالب اليدوية مطلوبة لضبط التوتر. | التعديل الإلكتروني عن طريق ردود الفعل PLC. |
جودة سطح السلك | ارتفاع خطر الخدش بسبب الانزلاق الميكانيكي. | تقليل التآكل؛ سطح أكثر سلاسة. |
جاهزية التكامل | فقير؛ من الصعب مزامنتها مع أجهزة التلدين المضمنة. | ممتاز؛ دعم أصلي للتحكم في الحلقة المغلقة. |
تؤثر مادة الكابستان والتشحيم بشكل مباشر على الحالة الحرارية للسلك قبل أن يصل إلى مرحلة التلدين. توفر طبقات كربيد التنجستن الموجودة على ركائز الرسم الصلابة المطلوبة لتحمل الاحتكاك المستمر مع الحفاظ على سطح أملس. تستخدم بعض الشركات المصنعة أغطية مغطاة بالسيراميك لتحسين مقاومة التآكل، على الرغم من أنها توفر تبديدًا أقل للحرارة. يولد الاحتكاك حرارة شديدة، مما يجعل أنظمة التشحيم عالية التدفق إلزامية. يجب أن يغمر مستحلب السحب القوالب والرحويات بمعدلات تدفق تتجاوز 150 لترًا في الدقيقة للحفاظ على برودة السلك. إذا دخل السلك إلى أداة التلدين وهو ساخن بالفعل بسبب سوء التشحيم، فإن جهود التلدين المحددة مسبقًا ستؤدي إلى الإفراط في تسخين المعدن، مما يؤدي إلى فشل هيكلي.
تعد مراجعة مواصفات OEM فيما يتعلق بتقليل المساحة لكل مسودة متطلبًا هندسيًا صارمًا. يجب أن تتعامل الآلة مع السبيكة المحددة دون تجاوز حدود عزم دوران المحرك. تستخدم الآلة المتوسطة النموذجية من 13 إلى 17 قالبًا. يبدأ تقليل المساحة عادةً بحوالي 26% عند المدخل وينخفض إلى حوالي 15% عند قالب التشطيب النهائي. كل قالب يقلل من مساحة المقطع العرضي للسلك، مما يتطلب قدرًا محددًا من قوة السحب. إذا كانت نسبة السحب شديدة جدًا بالنسبة لحجم المحرك المحدد، فإن محركات الأقراص تسحب تيارًا زائدًا، مما يؤدي إلى حدوث أعطال حرارية. يجب عليك حساب إجمالي تقليل المساحة من قضيب الإدخال إلى السلك النهائي والتحقق من أن الحدود الميكانيكية تتوافق مع أهداف الإنتاج الخاصة بك.
يؤثر التصميم المادي لوحدة الرسم على التركيب والصيانة على المدى الطويل. يجب عليك تحديد ما إذا كان التصميم المعياري أو الهيكل أحادي الكتلة يناسب منشأتك بشكل أفضل. في التصميم المعياري، يكون قسم الرسم مستقلاً ماديًا ولكنه مرتبط إلكترونيًا بأداة التلدين والتناول. يتيح ذلك سهولة الوصول إلى الصيانة والمرونة لترقية المكونات الفردية لاحقًا. تعمل البصمة أحادية الكتلة على دمج أقسام الرسم والتليين في إطار واحد للخدمة الشاقة. على الرغم من أن هذا يوفر مساحة الأرضية ويبسط عملية المحاذاة أثناء التثبيت، إلا أنه يقيد الوصول إلى المكونات الداخلية أثناء الخدمة الروتينية.
إن اختيار تقنية التلدين المناسبة يحدد مدى اتساق الخصائص الفيزيائية للسلك. يتضمن نشر آلة سحب الأسلاك المتوسطة مع التلدين مقارنة التلدين الأفقي من النوع DC مع بدائل التيار المتردد. بالنسبة لأحجام الأسلاك المتوسطة، يوفر التلدين المستقل ثلاثي المراحل بالتيار المستمر تحكمًا فائقًا. تقوم المرحلة الأولى بتسخين السلك مسبقًا إلى درجة حرارة 200 درجة مئوية تقريبًا. المرحلة الثانية تدفع درجة الحرارة إلى نقطة التلدين الكاملة حوالي 500 درجة مئوية. تقوم المرحلة الثالثة بإعادة تسخين السلك قليلاً بعد التبريد للتأكد من جفافه تمامًا. يتدفق تيار التيار المستمر بالتساوي عبر المقطع العرضي للسلك، مما يمنع تأثير الجلد المرتبط بأنظمة التيار المتردد. ينتج عن هذا التوزيع الموحد للحرارة خصائص استطالة متسقة للتطبيقات النهائية مثل التجديل أو الطلاء بالمينا.
التحدي الأساسي للتليين المضمن هو التزامن الكهربائي الديناميكي. يجب أن يقوم منطق التحكم تلقائيًا بقياس جهد التلدين والتيار بما يتناسب بشكل مباشر مع عدد الدورات في الدقيقة لآلة السحب. أثناء التسارع، يقضي السلك وقتًا أطول بين حلقات الاتصال؛ إذا ظل الجهد ثابتًا، يذوب السلك. مع ارتفاع مستويات دورة في الدقيقة، يجب أن يتحول الخرج الكهربائي على الفور لضمان تسخين جول ثابت. وهذا يتطلب اتصالاً عالي السرعة بين مشفرات المحرك والثايرستور الصلب. تتحكم حلقة PID تمت معايرتها جيدًا في زاوية إطلاق الثايرستور، مما يضمن بقاء الطاقة التي يتم توصيلها إلى السلك ثابتة لكل متر بغض النظر عن سرعة الخط.
تسخين السلك هو نصف العملية فقط؛ وتبريده دون التسبب في الأكسدة يتطلب رقابة بيئية صارمة. عندما يصل السلك إلى درجة حرارة التلدين القصوى، فإنه يصبح شديد التفاعل مع الأكسجين. يجب أن يشتمل التكامل على منطقة تبريد محكمة الغلق حيث يتم إخماد السلك على الفور في الماء. يحتاج نظام التبريد إلى مبادل حراري مخصص للحفاظ على درجة حرارة الماء بين 35 درجة مئوية و40 درجة مئوية. لمنع الأكسدة قبل الإخماد، يجب غمر منطقة التسخين بالبخار أو النيتروجين، مما يؤدي إلى إزاحة الأكسجين المحيط. بعد التبريد، يجب أن تقوم مناديل الهواء عالية السرعة التي تعمل عند 5 بار من الهواء المضغوط بإزالة جميع الرطوبة المتبقية من السلك. يتسبب الماء المنقول إلى بكرة السحب في حدوث تآكل شديد.
للاستفادة من السرعات العالية لمراحل السحب والتليين، يجب ألا تؤدي عملية التخزين المؤقت إلى مقاطعة الإنتاج. إن توجيه السلك النهائي إلى آلة التقاط أوتوماتيكية مزودة بمكبات مزدوجة يتيح التشغيل بدون توقف. تشتمل المتطلبات الميكانيكية على أداة قطع آلية وآلية قطع طيران. عندما تصل البكرة الأساسية إلى الطول المستهدف، تقوم الآلة بتسريع البكرة الثانوية الفارغة لتتناسب مع سرعة الخط بالضبط. تقوم وحدة العبور بنقل السلك بسرعة إلى البكرة الفارغة، حيث يلتقطه المقبض. تقوم السكين الطائرة بقطع سلك النقل في أجزاء من الثانية، كل ذلك دون إبطاء المعدات الأولية.
تؤثر جودة بكرة الجرح بشكل مباشر على كفاءة خطوات التصنيع اللاحقة. تحافظ وحدات العبور المؤازرة على وضع مسطح، حتى على البكرة. يجب أن تكون سرعة العبور موجهة إلكترونيًا إلى سرعة دوران البكرة وقطر السلك. يقوم المشغلون بضبط إعدادات درجة الصوت بناءً على مقياس السلك المحدد. إذا تحرك المسار ببطء شديد، يتراكم السلك عند الحواف؛ إذا تحرك بسرعة كبيرة جدًا، تتشكل فجوات، مما يتسبب في تشابك السلك أثناء الدفع. يعد التخزين المؤقت الدقيق أمرًا إلزاميًا لتطبيقات مثل طلاء الأسلاك المغناطيسية أو بثق كابل البيانات عالي السرعة.
الحفاظ على شد اللف المستمر يمنع تمدد السلك أو اللفائف الفضفاضة. يتواصل PLC الخاص بآلة السحب بشكل مستمر مع راقص الخروج الخاص بعامل التلدين. ومع امتلاء البكرة، يزداد قطرها، مما يعني أن سرعة الدوران يجب أن تنخفض للحفاظ على سرعة سلك خطية ثابتة. يستخدم نظام تنظيم التوتر ردود الفعل من الراقصة لضبط عزم دوران محرك السحب ديناميكيًا. تستخدم الأنظمة المتقدمة ملف تعريف ملفوفًا مستدقًا للتوتر. عندما تمتلئ البكرة، ينخفض التوتر قليلاً لمنع الطبقات الخارجية من سحق الطبقات الداخلية، مع الحفاظ على خصائص الاستطالة التي تم تحقيقها في مرحلة التلدين.
يتطلب تشغيل الخط المتزامن لوحة تحكم مركزية تعمل على دمج البيانات من أقسام الماكينة الثلاثة. توفر واجهة HMI الموحدة للمشغلين رؤية في الوقت الفعلي لسرعة الرسم، وتيار التلدين، وشد المتابعة، وتشخيص الأخطاء. يتنقل المشغلون عبر شاشات محددة مثل حالة القيادة، ومنحنى التلدين، وسجل الأخطاء، ومؤقتات الصيانة. بدلاً من مراقبة اللوحات المنفصلة، يقوم المشغل بعرض سير العملية بالكامل على واجهة واحدة. في حالة حدوث خطأ في التوتر عند عملية الاستلام، تعرض واجهة HMI المستشعر الدقيق الذي يطلق الإنذار، مما يقلل من وقت استكشاف الأخطاء وإصلاحها وتقليل خسائر الإنتاج.
يعتمد التكامل المادي للآلات بشكل كامل على التكامل الرقمي لأجهزة الاستشعار الخاصة بها. تقوم أجهزة التشفير الموجودة على ركائز الرسم بتتبع السرعة الميكانيكية الدقيقة. تقوم مستشعرات الجهد والتيار في جهاز التلدين بمراقبة توصيل الطاقة الحرارية. تعمل أجهزة استشعار التوتر ومقاييس الجهد الراقص في حلقة السحب على قياس الضغط الجسدي على السلك. تتواصل جميع هذه الأجهزة عبر بروتوكول إيثرنت صناعي عالي السرعة، مثل PROFINET أو EtherCAT، والذي يتميز بأوقات مسح تتراوح من 1 إلى 2 مللي ثانية. تسمح هذه الشبكة للـ PLC الرئيسي بمعالجة آلاف نقاط البيانات في الثانية، وإجراء تعديلات دقيقة على محركات الأقراص للحفاظ على توازن النظام المثالي.
إن تبديل الإنتاج بين أقطار الأسلاك أو المواد المختلفة يستهلك الوقت ويؤدي إلى حدوث خطأ بشري. تعمل وحدات التحكم المنطقية القابلة للبرمجة القادرة على تخزين وصفات معلمات محددة على التخلص من تخمين المشغل. تشتمل الوصفة على سرعة الرسم الدقيقة، ومنحنى جهد التلدين، ومعدل تدفق الماء، وشد السحب المطلوب لمنتج معين. عندما يكون التغيير مطلوبًا، يقوم المشغل باختيار الوصفة من HMI، ويقوم PLC تلقائيًا بتكوين جميع إعدادات الماكينة. يعمل هذا النهج الموحد على تقليل وقت الإعداد، ويضمن الاتساق من دفعة إلى أخرى، ويقلل الاعتماد على المشغلين ذوي الخبرة العالية لإجراء التعديلات الروتينية.
أعلى خطر لكسر الأسلاك يحدث خلال مرحلة التسارع الأولية. عندما يبدأ الخط من حالة توقف تام، يموت الاحتكاك الساكن في الرسم ويؤدي القصور الذاتي لبكرات السحب إلى حدوث طفرات توتر هائلة. وللتخفيف من ذلك، يستخدم نظام التحكم ملفات تسارع منحنى S مبرمجة وإعدادات عاكس البداية الناعمة. يأمر PLC محركات السحب بالتسارع تدريجيًا، مما يتيح للراقص وقتًا لضبط التوتر وتخفيفه. في الوقت نفسه، يتبع جهد التلدين منحنى منحدر متزامن لمنع السلك بطيء الحركة من السخونة الزائدة والانقطاع قبل الوصول إلى سرعة الإنتاج الكاملة.
تعمل أجهزة التلدين المضمنة في بيئات عالية الصيانة بسبب مزيج من الكهرباء والماء والاحتكاك المستمر. تتآكل حلقات التلامس وفرش الكربون وأشرطة النيكل بمرور الوقت. إذا أصبحت حلقة الاتصال محززة أو منقرة، فإنها تسبب انحناءًا كهربائيًا، مما يؤدي إلى إتلاف سطح السلك على الفور وإنشاء نقاط ضعف. تنفيذ جداول الصيانة التنبؤية يمنع هذا الضرر. يجب على المشغلين فحص واستبدال فرش الكربون كل 1000 ساعة تشغيل تقريبًا وتلبيس حلقات الاتصال على فترات زمنية محددة. تشير مراقبة السحب الكهربائي إلى التآكل؛ زيادة مفاجئة في نقاط المقاومة لأسطح التلامس المهينة.
تستخدم عملية السحب مستحلبًا متخصصًا لتشحيم القالب، بينما تستخدم عملية التلدين الماء النظيف لإخماد السلك الساخن. يؤدي التلوث المتبادل بين هذين السائلين إلى تدهور جودة الأسلاك بشدة. إذا دخل مستحلب السحب إلى منطقة إخماد التلدين، فإنه يحترق على السلك، مما يؤدي إلى تدمير التوصيل الكهربائي وإنهاء السطح. إذا أدى التلدين إلى تخفيف مستحلب السحب، فإن تآكل القالب يتسارع بسرعة. يجب عليك تنفيذ بروتوكولات فصل مادي صارمة، باستخدام الأختام المتاهة، ومناديل الهواء شديدة التحمل، وأنظمة الترشيح المخصصة للحفاظ على حلقات السوائل معزولة تمامًا.
المحاذاة الميكانيكية: قم بتثبيت هيكل الرسم وإطار التلدين بالأساس، مما يضمن أقصى انحراف قدره 0.5 مم عبر مسار السلك.
عزل نظام السوائل: قم بتوصيل مستحلب السحب وماء التبريد الصلب من خلال مشعبات منفصلة ومرمزة بالألوان لمنع التلوث العرضي.
الإنهاءات الكهربائية: قم بتوجيه كابلات التلدين ذات الجهد العالي بعيدًا عن أسلاك إشارة التشفير ذات الجهد المنخفض للتخلص من التداخل الكهرومغناطيسي.
معايرة المستشعر: صفر مقاييس فرق الجهد للراقصة وتحقق من خلايا حمل التوتر مقابل الأوزان الفيزيائية المعروفة.
اختبار التشغيل الجاف: قم بتنفيذ تسلسل هرول منخفض السرعة بدون سلك لتأكيد اتجاه دوران المحرك وحدود الوحدة.
عند شراء المعدات، يجب أن تقرر بين الحصول على حل متكامل من شركة تصنيع واحدة أو دمج المكونات من بائعين متعددين. إن شراء خط متكامل تمامًا ماكينة سحب أسلاك وسيطة من مصنع تصنيع المعدات الأصلية (OEM) واحد يضمن التوافق الأصلي مع PLC. تتواصل محركات الأقراص وأجهزة الاستشعار وواجهة HMI خارج الصندوق، مما يلغي الحاجة إلى برمجة مخصصة وأجهزة تكامل أنظمة باهظة الثمن. يتيح لك التوريد الجزئي اختيار وحدات فردية متخصصة للغاية، ولكن عبء المزامنة الكهربائية وتكامل البرامج يقع بالكامل على عاتق فريقك الهندسي، مما يزيد بشكل كبير من مخاطر النشر.
يفرض التطبيق النهائي للسلك مدى صرامة تفاوتات التصنيع. تأكد من أن الشركة المصنعة للمعدات الأصلية لديها سجل حافل في قطاعك المحدد. يتطلب سلك السيارات استطالة متسقة للغاية لتحمل الاهتزاز المستمر. يتطلب سلك البناء تشطيبات سطحية مثالية لسحب القناة بسلاسة. تتطلب الكابلات الفضائية سبائك متخصصة لا تستطيع العديد من آلات السحب القياسية معالجتها دون تجاوز حدود عزم الدوران. اطلب دراسات الحالة والتركيبات المرجعية من الشركة المصنعة الأصلية التي تتطابق تمامًا مع مواصفات المادة والقطر الخاصة بك للتحقق من أن معداتها تلبي معايير الامتثال الخاصة بصناعتك.
يعد دمج آلة سحب الأسلاك المتوسطة مع التلدين المضمن والأخذ الآلي عبارة عن مزامنة معقدة لنظام التحكم الكهربائي والتي تحدد صلاحية المنتج النهائي. تعتبر المحاذاة المادية للآلة ثانوية بالنسبة للاتصال الرقمي بين محركات الأقراص وعناصر التسخين وأجهزة استشعار التوتر. بدون بنية PLC ذات حلقة مغلقة لإدارة هذه المتغيرات في الوقت الفعلي، يعاني الخط من انقطاع الأسلاك المستمر والخصائص المعدنية غير المتسقة.
عند تقييم مصنعي المعدات الأصلية، قم بإعطاء الأولوية للموردين الذين يزودون الخط المتكامل بالكامل ببنية PLC موحدة. يجب على المورد إثبات تتبع الجهد الديناميكي عبر النطاق الكامل لسرعات الخط، مما يثبت أن جهاز التلدين يتكيف بشكل فوري مع التقلبات الميكانيكية. تجنب الشركات المصنعة التي تتعامل مع مراحل الرسم والتليين والتخزين المؤقت كوحدات معزولة يتم ربطها معًا بعد حدوثها.
اطلب اختبار قبول المصنع الشامل (FAT) من المورد قبل الشحن للتحقق من صحة تكامل النظام.
اطلب إثباتًا ماديًا للتشغيل المستمر أثناء عمليات التبديل المزدوجة بأقصى سرعة للخط.
تتطلب تقارير مختبر المعادن التحقق من اتساق استطالة الأسلاك عبر مراحل التسارع والتباطؤ المختلفة.
قم بمراجعة برنامج HMI الخاص بشركة OEM لضمان إمكانية الوصول إلى إدارة الوصفات وتشخيص الأخطاء وتنظيمها بشكل منطقي.
ج: ركز على السرعة القصوى للخط، ونوع نظام القيادة (يفضل التيار المتردد العاكس المزدوج)، وقطر الكابستان، والحد الأقصى لعزم دوران المحرك. تملي هذه المواصفات الحدود الميكانيكية وتحدد حدود المزامنة المطلوبة لتتناسب مع السعة الحرارية لمادة التلدين المضمنة.
ج: يستخدم النظام PLC وتغذية راجعة ذات حلقة مغلقة لمراقبة عدد الدورات في الدقيقة لركائز السحب. يقوم تلقائيًا بضبط جهد التلدين والتيار في الوقت الفعلي، مما يضمن أن السلك يتلقى تسخينًا ثابتًا بغض النظر عن التسارع أو التباطؤ أو تقلبات سرعة الخط.
ج: يوفر نظام التيار المستمر ثلاثي المراحل تحكمًا دقيقًا ومجزأًا في مراحل التسخين المسبق والتليين والتجفيف. يقلل هذا التحكم المستقل من الانحناء الكهربائي، ويمنع تأثير الجلد، وينتج خصائص استطالة موحدة للغاية ضرورية لأحجام الأسلاك المتوسطة.
ج: إنه يستخدم تصميمًا مزدوجًا مزودًا بآلية قطع آلية وقطع طيران. عندما تكون بكرة واحدة ممتلئة، تقوم الآلة تلقائيًا بنقل سلك التشغيل إلى البكرة الفارغة بسرعة الإنتاج الكاملة، مما يلغي الحاجة إلى إبطاء خط الرسم.
ج: عادةً ما يؤدي عدم تطابق التوتر إلى الكسر. عندما يدخل السلك المتصلب إلى جهاز التلدين ويلين، تنخفض قوة الشد. إذا تمت معايرة لفات الراقصة بشكل غير صحيح أو تم إلغاء تزامن سرعات المحرك، فإن التوتر الزائد يقطع السلك المخفف.
ج: إن إغراق منطقة التلدين ذات درجة الحرارة العالية بجو وقائي، مثل البخار أو النيتروجين، يؤدي إلى إزاحة الأكسجين ومنع الأكسدة. مباشرة بعد مرحلة التسخين، يقوم النظام بإخماد السلك بسرعة في منطقة تبريد مياه مغلقة قبل التعرض للهواء المحيط.
